Красота и мощь Сибири: фотоэкскурсия по Красноярской ГЭС

Красота и мощь Сибири: фотоэкскурсия по Красноярской ГЭС
Образовательный проект "Энергия будущего", запущенный компанией En+ Group и корпоративным университетом "Евросибэнерго" организовал для журналистов Лайфа экскурсию по самым живописным и потайным местам жемчужины энергетики России — Красноярской ГЭС.Фото: © L!FE/Сергей Филинин
Красноярская ГЭС имени 50-летия СССР расположена на реке Енисей, в двадцати трёх километрах от Красноярска, вблизи города Дивногорска. Это вторая по мощности гидроэлектростанция в России. Она входит в десятку крупнейших в мире — установленная мощность её 12 гидроагрегатов — 6000 мегаватт. В год станция вырабатывает 20 миллиардов киловатт-часов — каждый пятидесятый киловатт в России.
Фото: © L!FE/Сергей Филинин
Строительство ГЭС началось в 1956 году по проекту Ленинградского отделения института "Гидроэнергопроект". В 1967 году был запущен первый гидроагрегат, а окончательно строительство закончилось только в 1972. Как свидетельство тех времён в холле посетителей встречает советский барельеф, который изображает битву человека за энергию. Фото: © L!FE/Сергей Филинин
Помимо барельефа посетители могут посмотреть и прекрасную диораму, изображающую крупным планом Красноярскую ГЭС, живописные окрестности Енисея, предгорья Саян и даже вдалеке в те годы ещё находящуюся лишь в проекте будущую Саяно-Шушенскую ГЭС. Город Дивногорск, разросшийся на месте посёлка Скит, принял строителей новой гидроэлектростанции. Начальник строительства, легендарный Андрей Ефимович Бочкин, категорически воспротивился использовать при возведении ГЭС труд заключённых. На Енисей съехалось более 20 000 молодых людей с Советского Союза, чей средний возраст не превышал 28 лет.Фото: © L!FE/Сергей Филинин

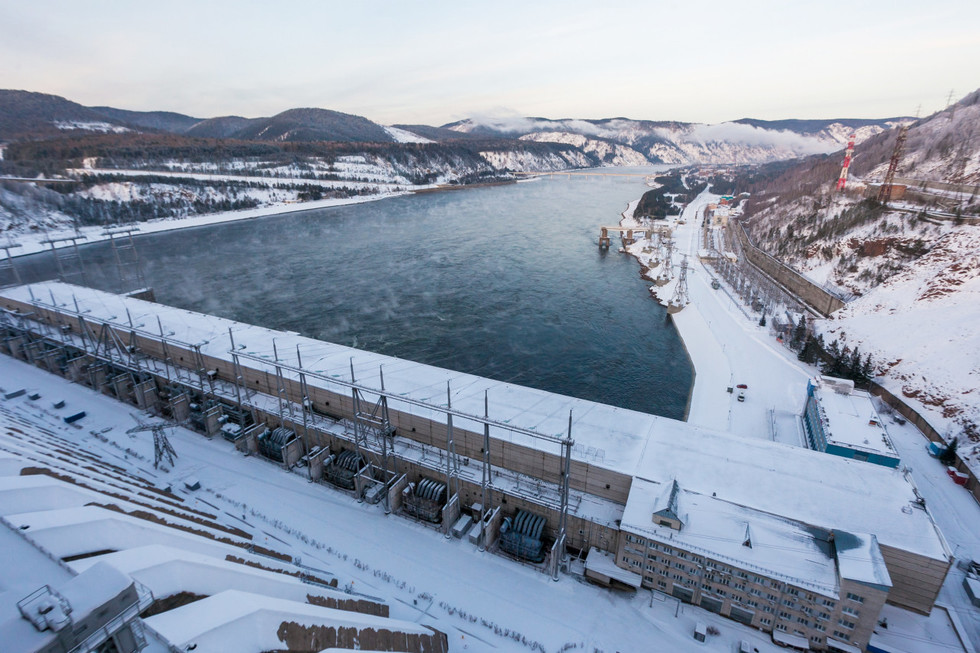

На лифте можно подняться на гребень плотины. А уже там взобраться на самую высокую точку — радиорубку. Вид оттуда открывается просто волшебный. Высота плотины ГЭС 124 метра, длина более километра. Красноярская ГЭС появилась на Енисее первой. Несмотря на уже накопившийся в тому времени богатый опыт советских инженеров, столь масштабный проект реализовывался впервые.
Фото: © L!FE/Сергей Филинин
Андрей Ефимович Бочкин, который перед приездом на Енисей уже успел сдать Иркутскую ГЭС, принял ряд важных технологических решений, например, отказ от облегчённого арочного типа построения плотины и принятие тяжёлого — гравитационно-монолитного — типа, что позволило повысить надёжность сооружения. Бочкин хотел сделать всё максимально эффективно и качественно, и за это даже спустя 60 лет после начала строительства гидроэнергетики до сих пор выражают ему благодарность. Фото: © L!FE/Сергей Филинин
После возведения плотины образовалось Красноярское водохранилище, которое местные жители называют морем. Оно распростёрлось более чем на 400 километров на юг до самого Абакана. Зимой, когда море в основном замерзает, на льду возле ГЭС красноярцы занимаются кайтингом. Незамерзающая полынья у ГЭС сделала местный климат чуть более мягким, а воздух — более влажным. Летом Красноярское море одно из популярнейших мест отдыха — здесь немало живописных заливов с теплой по сибирским меркам водой и песчаными пляжами.
 Фото: © L!FE/Сергей Филинин

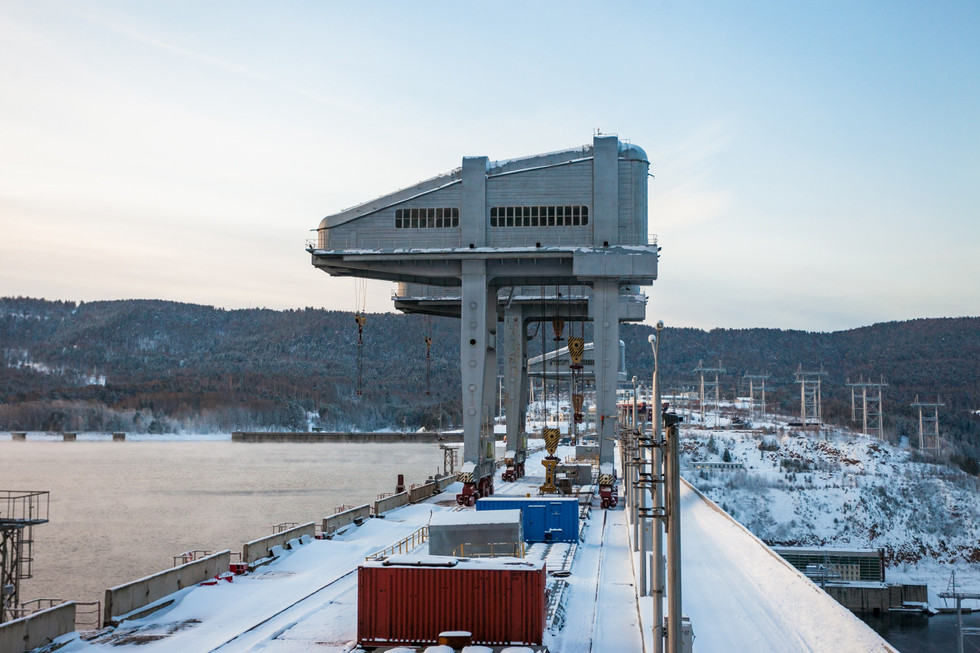

На гребне плотины стоит козловой кран. Такие краны нужны для того, чтобы открывать и закрывать шлюзы водосброса, перемешать различные грузы по плотине, а также поднимать и опускать защитные решетки водоводов.
 Фото: © L!FE/Сергей Филинин
В комплекс ГЭС входит единственный в России судоподъёмник. Из-за большой высоты плотины и горного рельефа, строительство шлюзов оказалось весьма затруднительно. Однако перемещаться судам вверх по Енисею всё-таки было нужно, основной стратегической задачей была доставка гидроагрегатов на строящуюся Саяно-Шушенскую ГЭС, которая находится выше по течению. Судна перемещаются на платформе, которая способна поднимать вес до 1500 тонн.Фото: © L!FE/Сергей Филинин

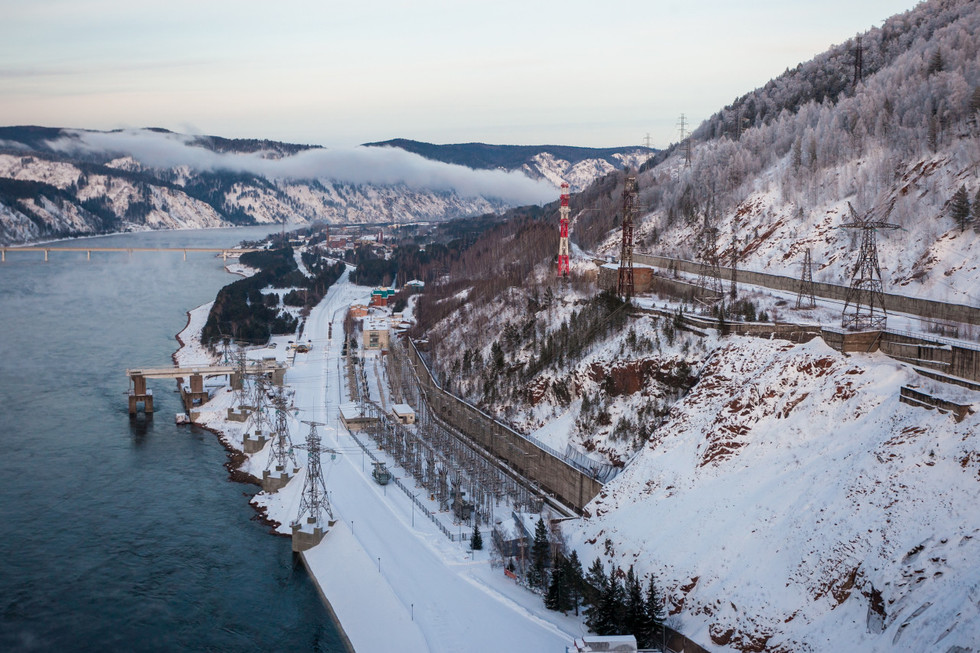

Энергия, полученная на ГЭС идёт на два открытых распределительных устройства (ОРУ) с рабочим напряжением 220 и 500 кВ. Они предназначены для приёма и распределения электрической энергии. Далее она используется потребителями Красноярска, основным из которых является Красноярский алюминиевый завод, а также поступает в общую энергосистему Сибири.
 Фото: © L!FE/Сергей Филинин

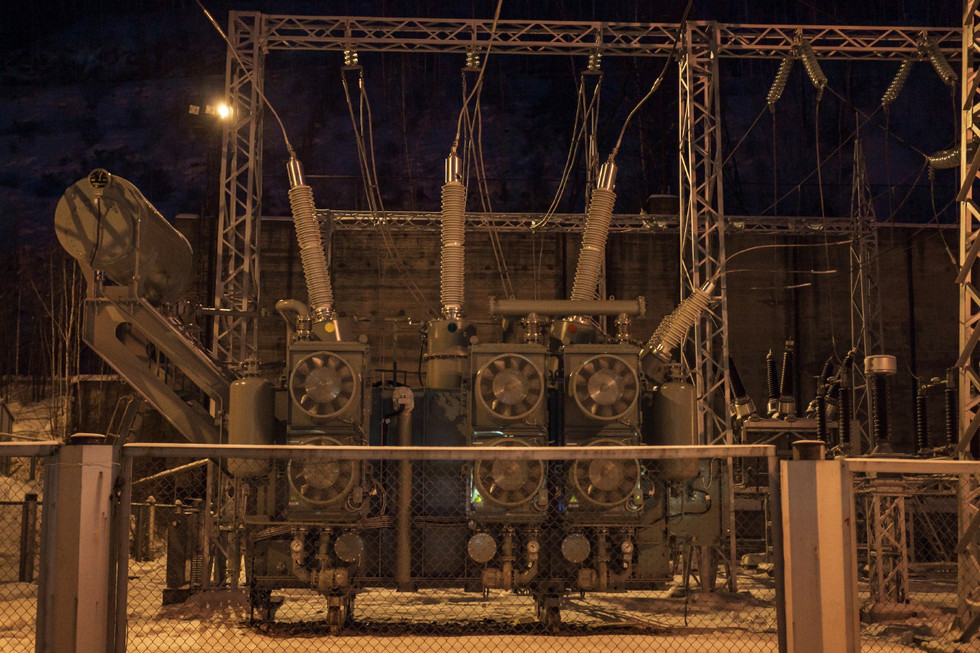

Прогресс не стоит на месте, оборудование по мере необходимости модернизируется. Так, на ОРУ недавно были установлены новые трансформаторы производства Toshiba (сделаны в Санкт-Петербурге).
 Фото: © L!FE/Сергей Филинин

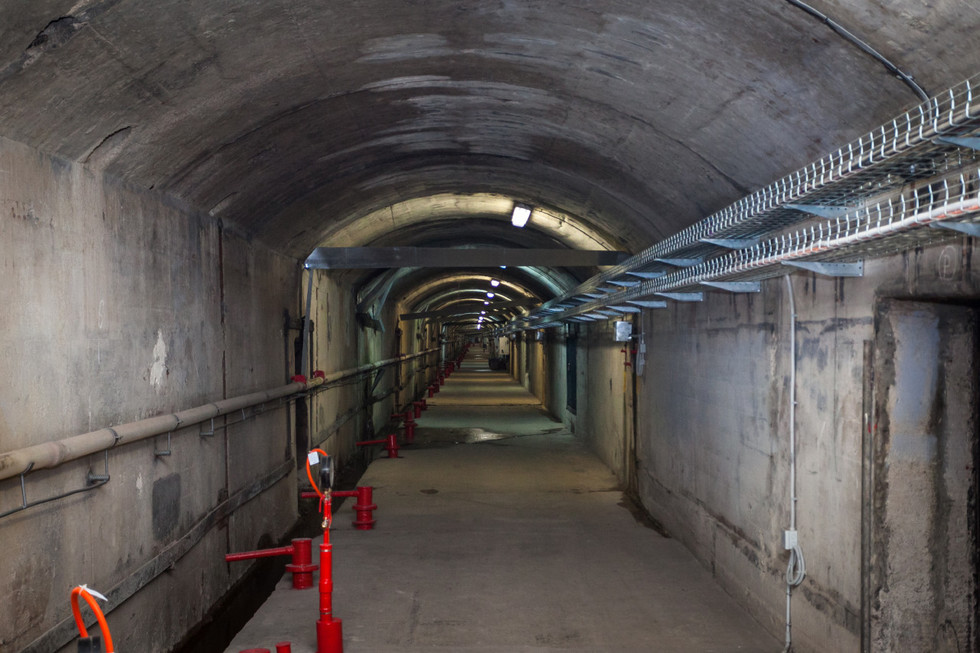

Внутри плотины на нескольких уровнях есть продольные горизонтальные галереи, которые нужны для сбора и отвода воды, а также установки различного измерительного оборудования, которое даёт представление о состоянии плотины, например, на всех швах стоят сейсмодатчики, а рядом с ними реперные точки, к которым прикладываются нивелиры.
Фото: © L!FE/Сергей Филинин

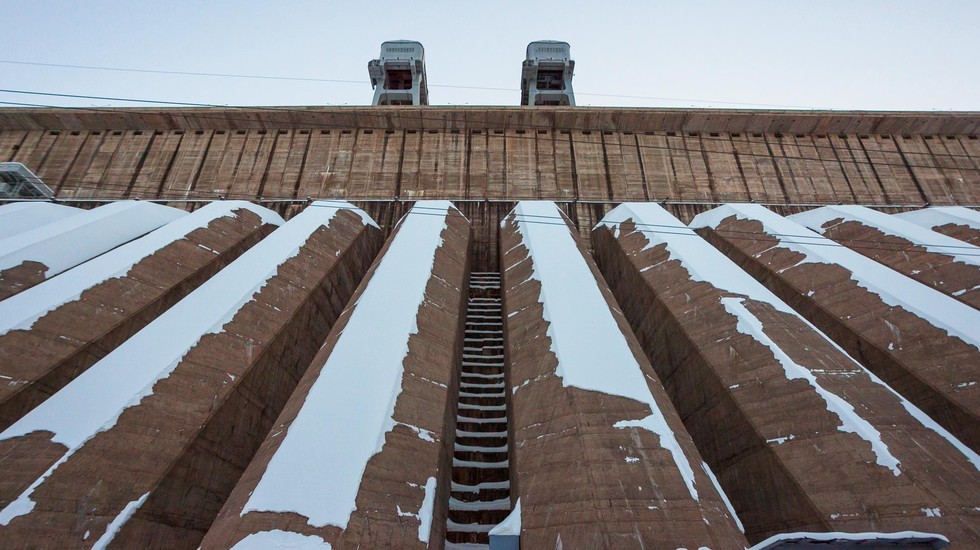

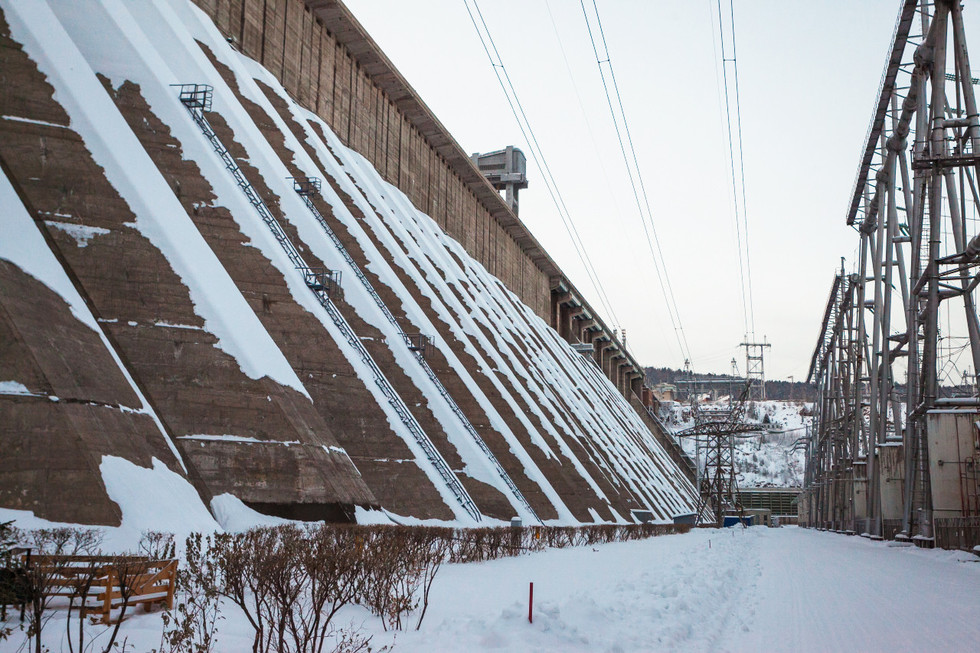

Вода поступает сверху через 24 водовода, по два на каждый гидроагрегат. Расчётный напор (перепад уровня воды) — 93 метра. Фото: © L!FE/Сергей Филинин

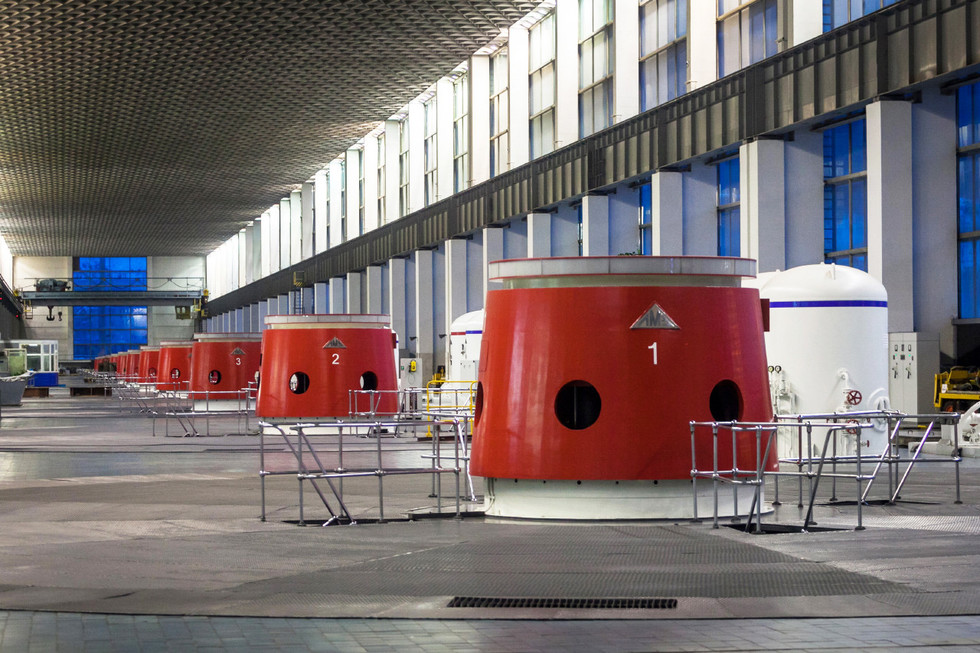

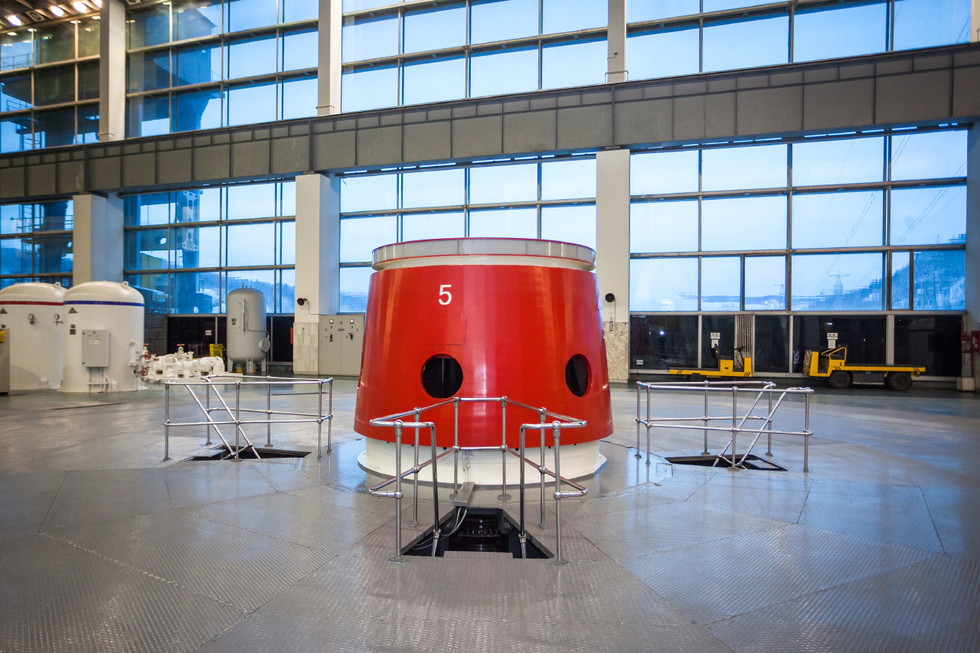

А это машинный зал. Здесь установлено 12 гидроагрегатов мощностью 500 МВт. Как правило, один из них обычно проходит плановый ремонт. Фото: © L!FE/Сергей Филинин
Из машинного зала видно лишь небольшую часть устройства, его "макушку".
Фото: © L!FE/Сергей Филинин

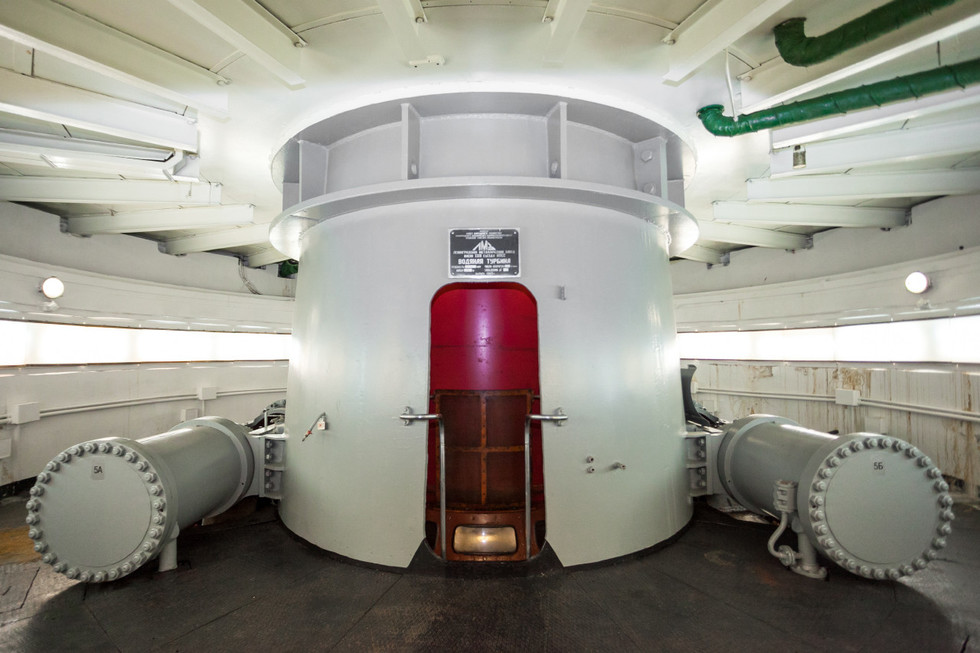

Однако, если спустится ниже, глазам открывается настоящая мощь — вращающаяся гидротурбина. Вода, стекая по водоводам, раскручивает турбину, вращение которой преобразуется гидрогенератором в электрический ток.
Фото: © L!FE/Сергей Филинин

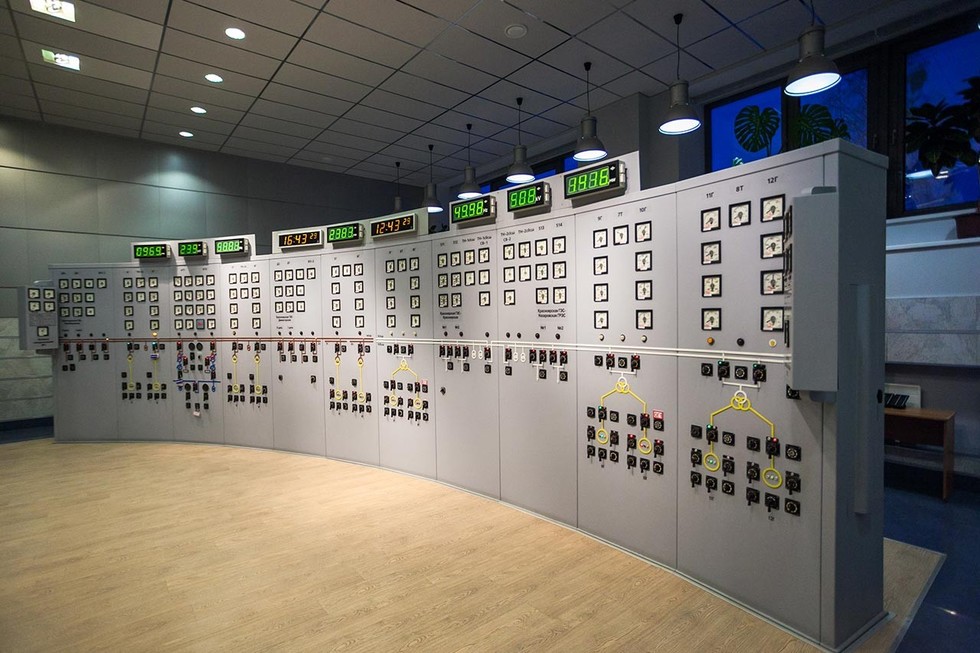

По словам сотрудников ГЭС, старое аналоговое табло со стрелками гораздо лучше и полезнее современных цифровых, так как значения различных чисел ещё требуется понять и интерпретировать, а мимолётное колебание стрелок сразу говорит намётанному глазу профессионала о каком-либо изменении в функционировании оборудования электростанции.
Фото: © L!FE/Сергей Филинин
Старожилы ГЭС утверждают — и в шутку, и вполне всерьёз: "Наша работа — это целый день возбуждать генератор".Фото: © L!FE/Сергей Филинин

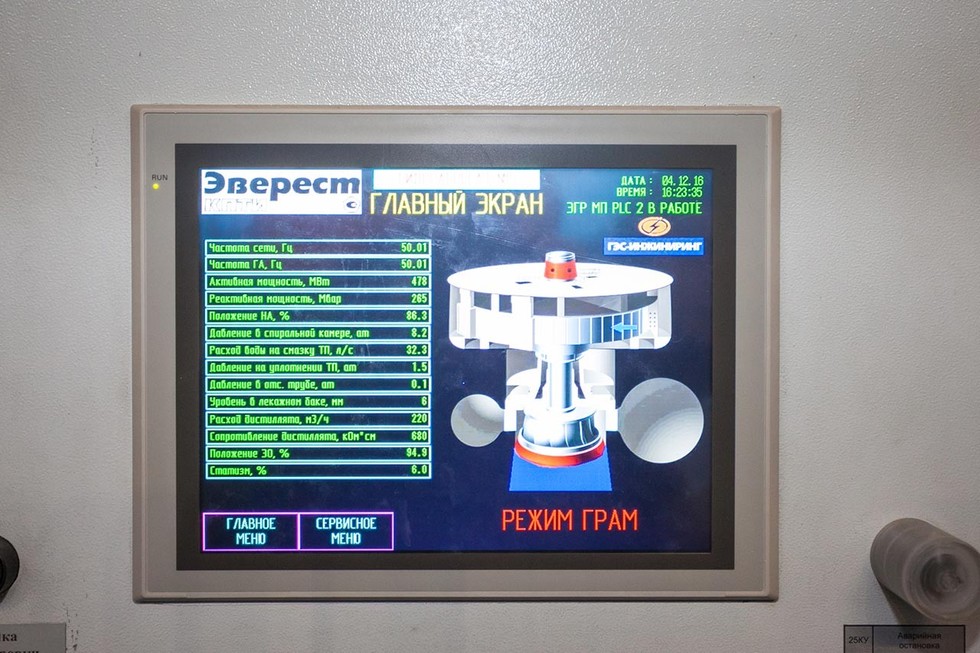

А чтобы лучше понять процесс функционирования гидротурбин и генерации тока, можно посмотреть небольшую анимацию. Фото: © L!FE/Сергей Филинин

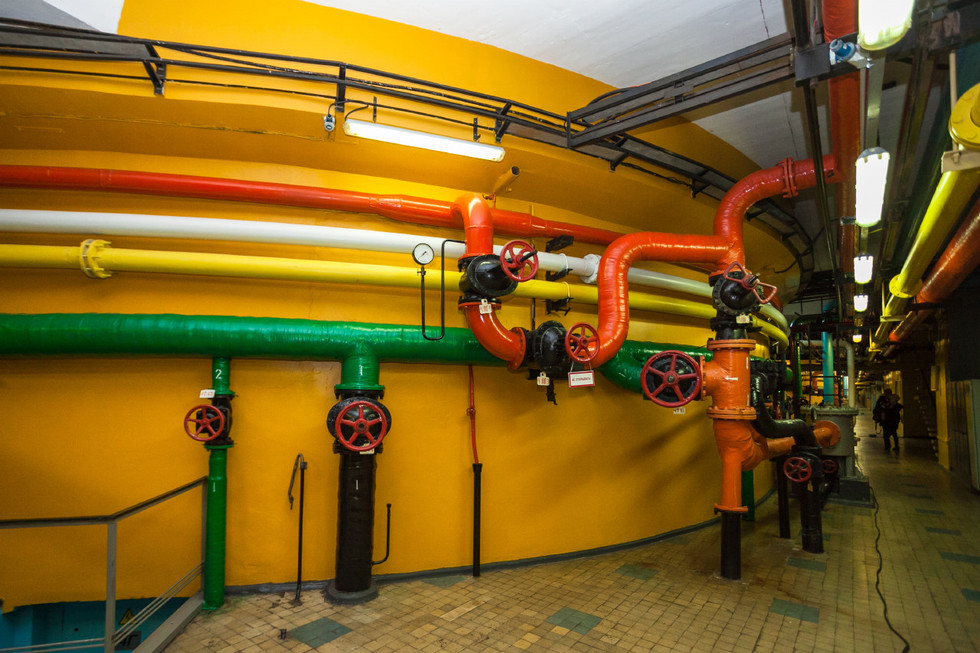

Технические помещения под машинным залом. Их мало кто видел из журналистов или обычных экскурсантов.Фото: © L!FE/Сергей Филинин

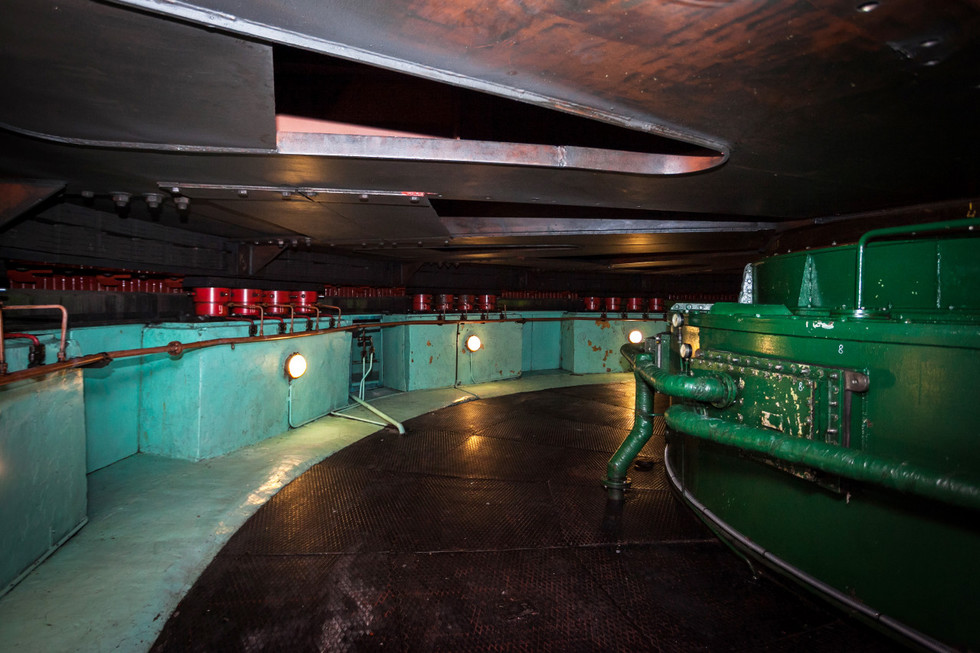

А вот этого не видел уже никто. Сейчас гидроагрегат № 2 находится на реконструкции, поэтому журналистам Лайфа позволили взглянуть на его устройство изнутри. К сожалению, фотография не передаёт всего того ощущения величия техники и благоговения перед человеческим разумом, охватывающее внутри столь мощной и впечатляющей машины.
Но Красноярская ГЭС — это не только циклопические сооружения и гигантские механизмы. Прямо внутри машинного зала работники Красноярской ГЭС выращивают настоящие лимоны!
Фото: © L!FE/Сергей Филинин

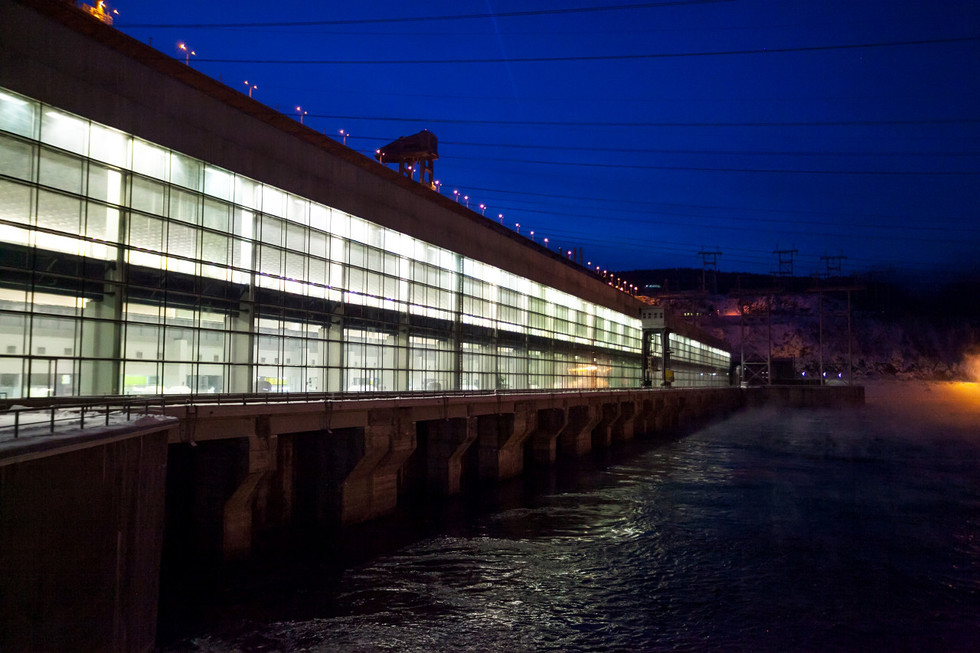

Впрочем, строительство ГЭС обернулось не только полезными экономическими и техническими результатами. Из-за электростанции перестал покрываться льдом Енисей. И теперь, когда на улице температура держится от –27 градусов по Цельсию и ниже, все жители и гости Красноярского края могут наблюдать уникальное зрелище — источающую пар и словно бы готовую вот-вот закипеть реку. На фоне вечернего заката Енисей напоминает лучшие образцы описания красочных фантазийных миров, но разница лишь в том, что все могут увидеть это чудо своими глазами.
